ICE150

Ud

Equipo de regulación y control para colector, mediante cabezales electrotérmicos.

631,96€

Sistema de regulación de la temperatura para colector, para calefacción, "TIEMME", compuesto de cabezales electrotérmicos, alimentación a 230 V, 9567, termostatos con pantalla táctil, 4601 y distribuidor eléctrico, de 10 canales, 4625D. Totalmente montado, conexionado y probado.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt38tie630a

Ud

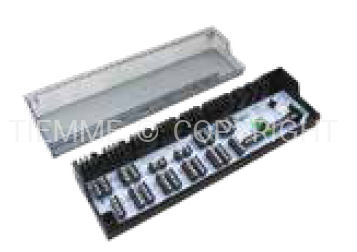

Distribuidor eléctrico, de 10 canales, 4625D "TIEMME", alimentación a 230 V, para la comunicación vía cable de hasta 10 termostatos con 21 cabezales electrotérmicos del colector, con salida de relé para control de bomba de circulación.

1,000

185,97

185,97

mt38tie620a

Ud

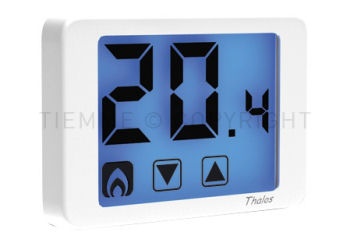

Termostato con pantalla táctil, 4601 "TIEMME", con alimentación a pilas, salida de relé libre de tensión, modo de funcionamiento para verano, invierno y apagado, función antihielo prefijada a +3°C, campo de regulación de +2°C a +35°C, paso de regulación de ±0,1°C.

2,000

124,20

248,40

mt38tie600j

Ud

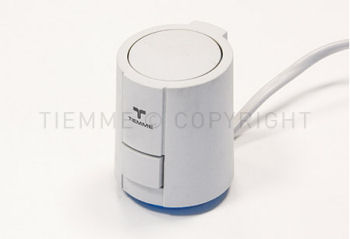

Cabezal electrotérmico, alimentación a 230 V, 9567 "TIEMME".

4,000

36,71

146,84

mt35aia010a

m

Tubo curvable de PVC, corrugado, de color negro, de 16 mm de diámetro nominal, para canalización empotrada en obra de fábrica (paredes y techos). Resistencia a la compresión 320 N, resistencia al impacto 1 julio, temperatura de trabajo -5°C hasta 60°C, con grado de protección IP545 según UNE 20324, no propagador de la llama. Según UNE-EN 61386-1 y UNE-EN 61386-22.

10,000

0,26

2,60

mt35cun020a

m

Cable unipolar H07Z1-K (AS), siendo su tensión asignada de 450/750 V, reacción al fuego clase Cca-s1a,d1,a1 según UNE-EN 50575, con conductor multifilar de cobre clase 5 (-K) de 1,5 mm² de sección, con aislamiento de compuesto termoplástico a base de poliolefina libre de halógenos con baja emisión de humos y gases corrosivos (Z1). Según UNE 211025.

20,000

0,41

8,20

Subtotal materiales:

592,01

2

Mano de obra

mo004

h

Oficial 1ª calefactor.

0,700

20,48

14,34

mo103

h

Ayudante calefactor.

0,700

18,88

13,22

Subtotal mano de obra:

27,56

3

Costes directos complementarios

%

Costes directos complementarios

2,000

619,57

12,39

Coste de mantenimiento decenal: 31,60€ en los primeros 10 años.

Costes directos (1+2+3):

631,96

UNIDAD DE OBRA ICE150: EQUIPO DE REGULACIÓN Y CONTROL PARA COLECTOR, MEDIANTE CABEZALES ELECTROTÉRMICOS.

CARACTERÍSTICAS TÉCNICAS

Sistema de regulación de la temperatura para colector, para calefacción, "TIEMME", compuesto de cabezales electrotérmicos, alimentación a 230 V, 9567, termostatos con pantalla táctil, 4601 y distribuidor eléctrico, de 10 canales, 4625D. Totalmente montado, conexionado y probado.

NORMATIVA DE APLICACIÓN

Instalación: UNE-EN 1264-4. Calefacción por suelo radiante. Sistemas y componentes. Parte 4: Instalación.

CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

FASES DE EJECUCIÓN.

Colocación, fijación y conexionado eléctrico y de comunicación con todos los elementos que lo demanden en la instalación.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 02 03

Plástico.

0,033

0,055

17 04 11

Cables distintos de los especificados en el código 17 04 10.

0,007

0,005

Residuos generados:

0,040

0,060

15 01 01

Envases de papel y cartón.

1,542

2,056

Envases:

1,542

2,056

Total residuos:

1,582

2,116
